Контроллер ZR302

Контроллер ZR302 – современное устройство со встроенным 2G/3G модемом и набором бесплатных программ для диспетчеризации объектов энергетики и ЖКХ.

Версии прошивок контроллера и их основное назначение

R	V	D	K	Z

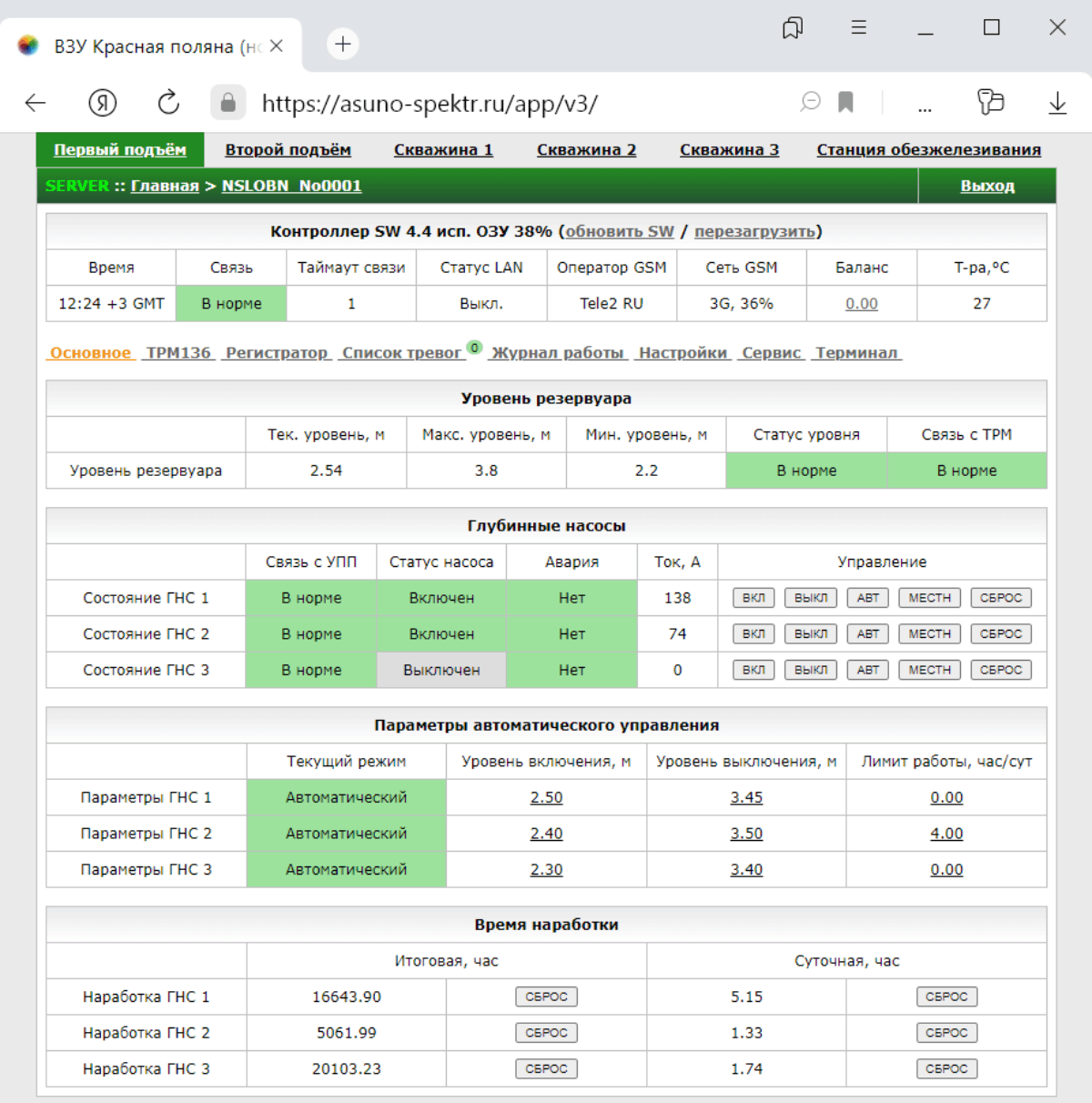

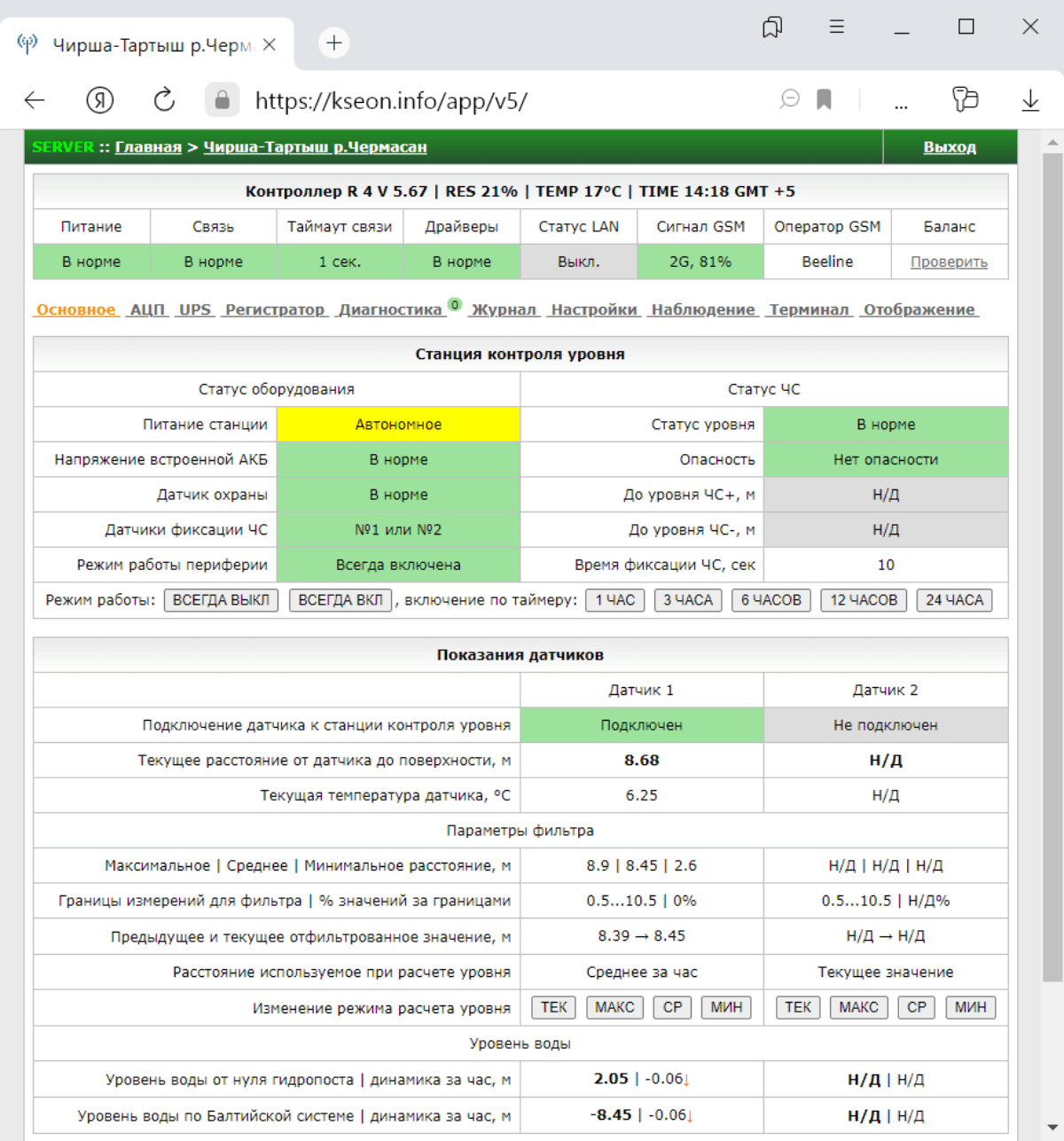

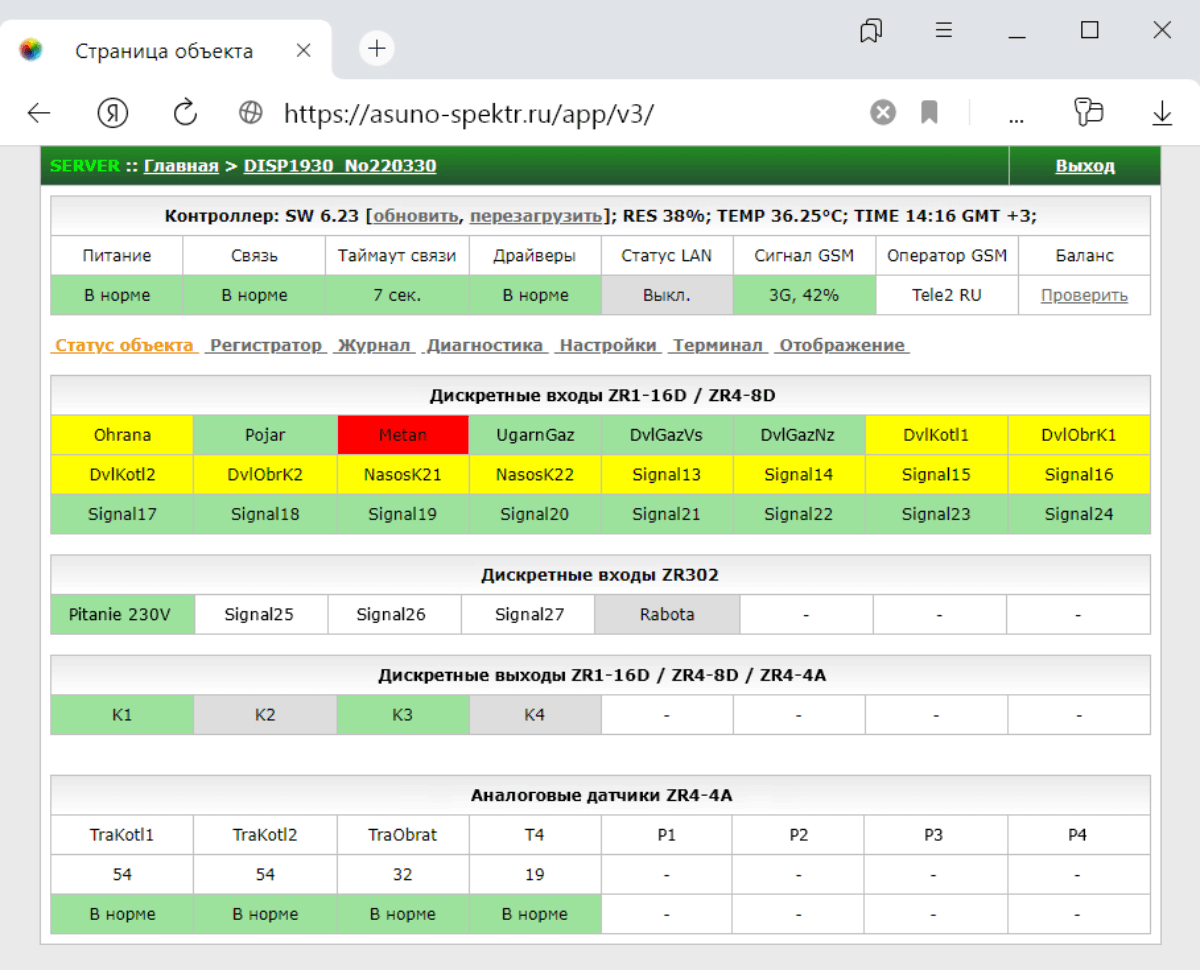

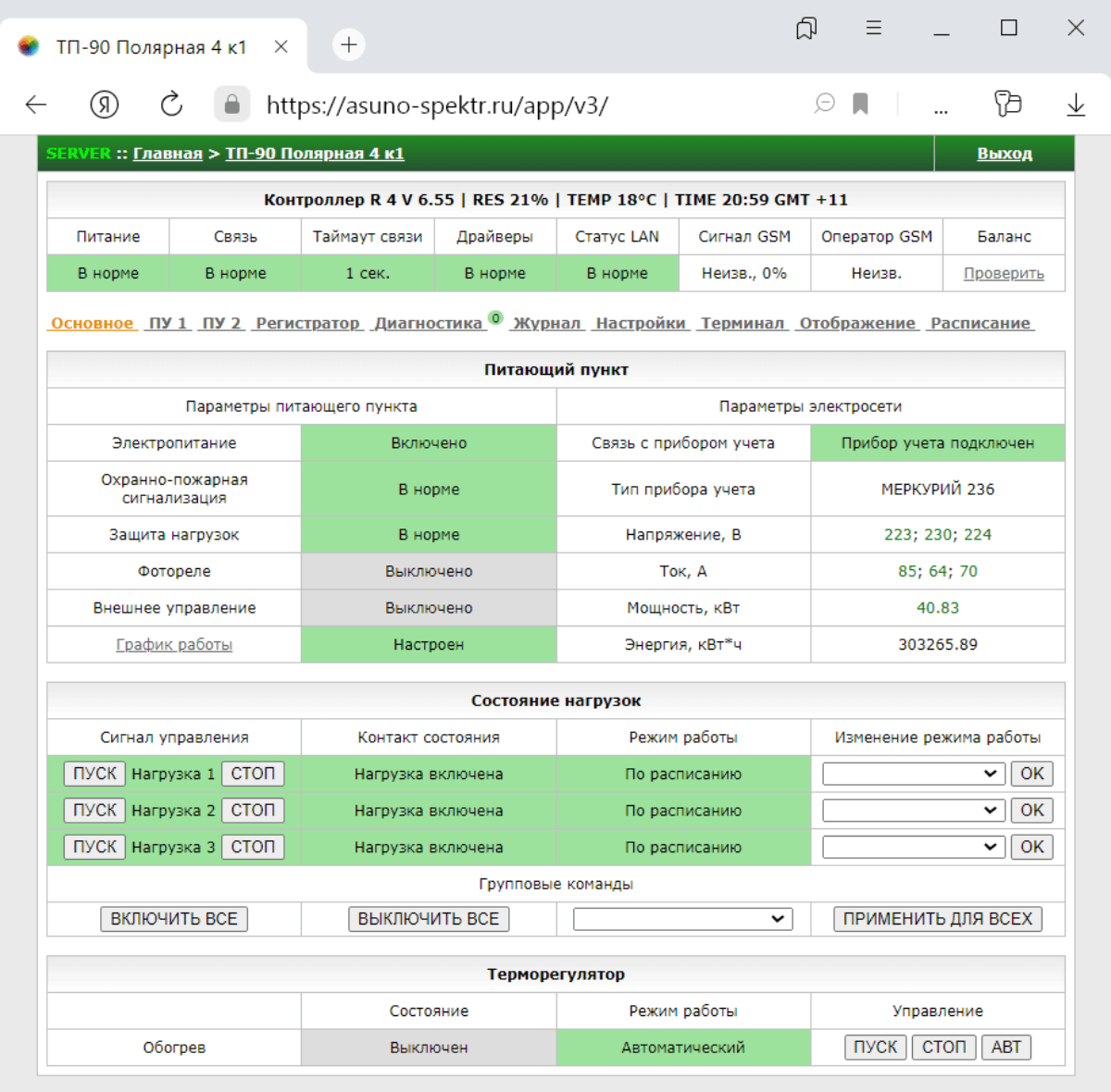

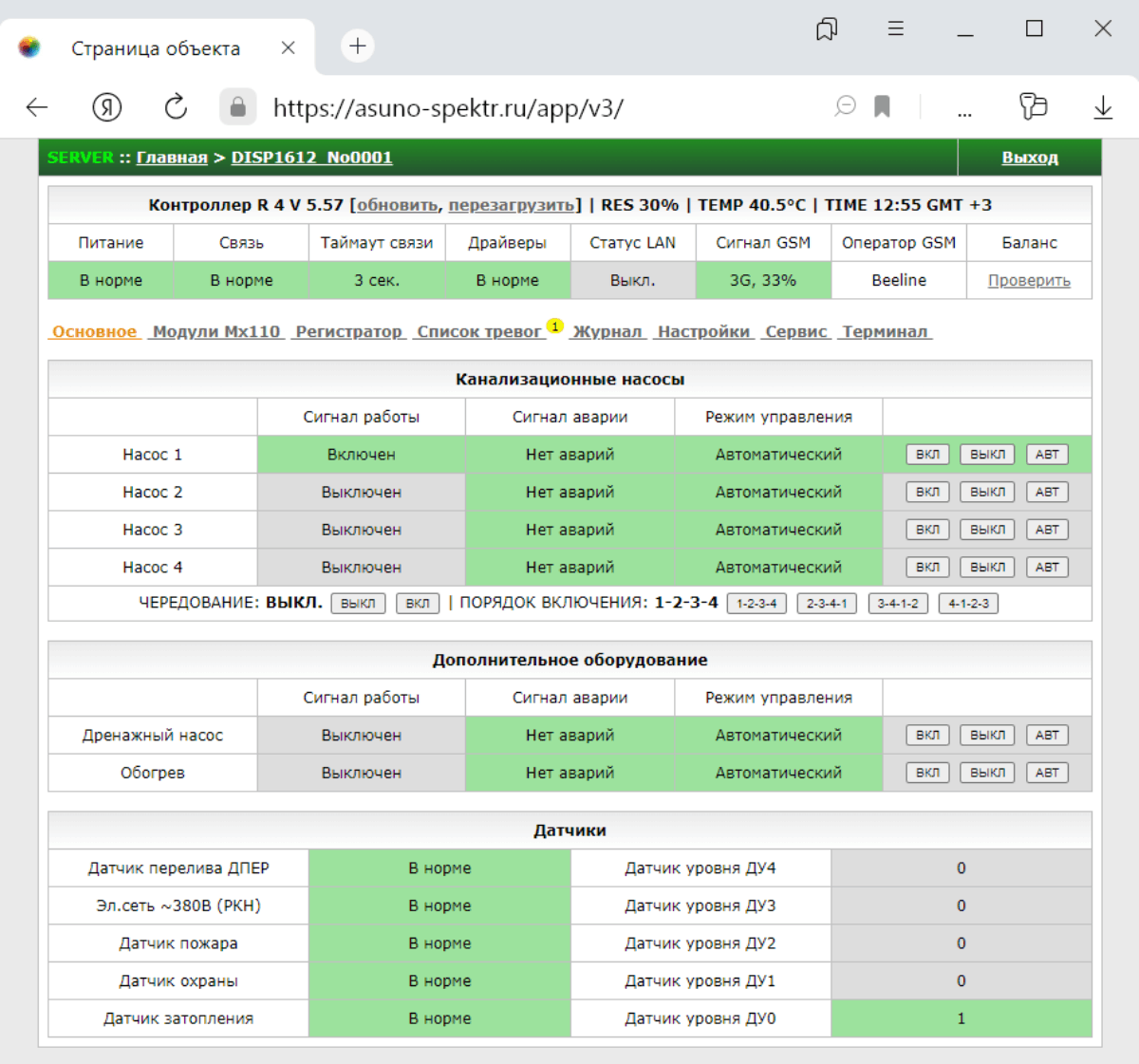

Работа в составе автоматизированной системы управления наружным освещением (АСУНО)	Работа в составе автоматизированной системы управления водоснабжением	Работа в составе автоматизированной системы управления канализационными насосными станциями	Работа в составе системы диспетчеризации котельных и тепловых пунктов	Работа в составе системы экстренного оповещения населения при возникновении ЧС

Программное обеспечение устанавливается в контроллер перед отгрузкой потребителю, но в процессе эксплуатации возможна бесплатная смена прошивки.

Функционал контроллера не ограничивается возможностями представленных прошивок. Для решения частных задач мы готовы обсуждать доработку программного обеспечения.

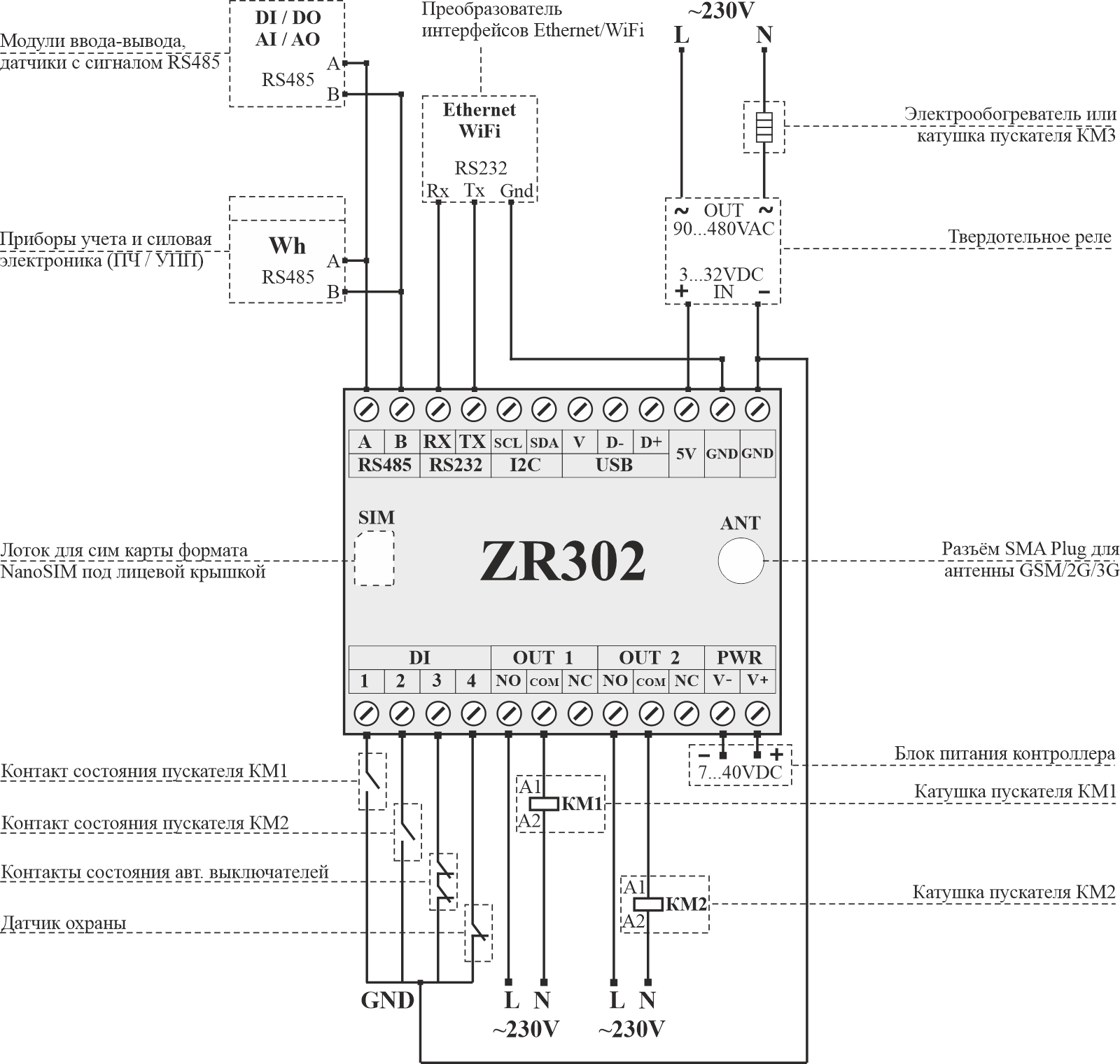

Схема подключения контроллера

Технические характеристики

Название параметра	ZR302

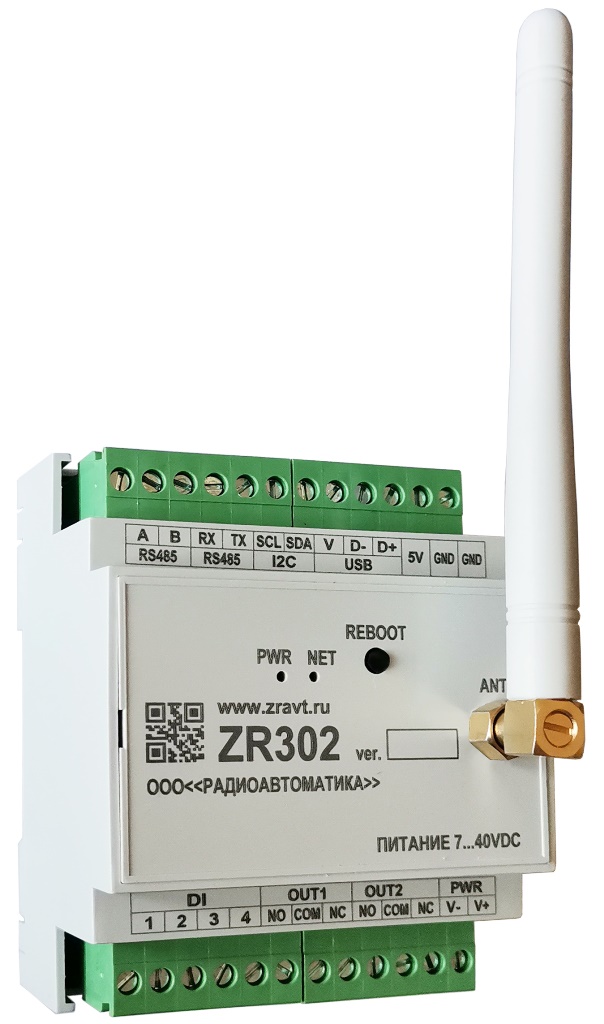

Фото
Цена	25 300 руб.
	Аппаратные возможности
Количество и тип выходов	2 релейных выхода, 1 выход DC 5В 500мА
Нагрузочная способность релейных выходов	5А (AC 250В 50Гц / DC 24В / DC 12В)
Количество дискретных входов	4 DI
Тип дискретных сигналов	Cухой контакт, датчики NPN типа
Последовательные интерфейсы	RS485, RS232, USB
Функции интерфейса RS485	Подключение внешних модулей ввода-вывода, датчиков и приборов учета
Функции интерфейса RS232	Подключение к северу через преобразователь интерфейсов Ethernet или WiFi
Функции USB интерфейса	Настройка, обновление прошивки, доступ к регистрируемым параметрам через ПК
Часы реального времени (RTC)	Встроенные, энергонезависимые часы реального времени (RTC) с точностью хода ±1 сек/сут.
Память	Встроенная FLASH память объемом 15Мб для хранения программ, настроек и архива регистрируемых параметров
Особенности	Дистанционное обновление программного обеспечения
	Индикация
Встроенная светодиодная индикация	PWR - статус электропитания, NET - статус связи
	Электропитание
Напряжение электропитания	DC 7...40В
Мощность потребления	Не более 8 ВA
Резервное электропитание контроллера	Встроенный ионистор (суперконденсатор), обеспечивающий автономную работу связи до 2 минут для оповещения об аварии через интернет или по СМС при обесточивании
Резервное электропитание часов реального времени (RTC)	Встроенная, не заряжаемая литиевая батарея со сроком службы до 10 лет
	Встроенный GSM модуль
Частотные диапазоны	UMTS 900/2100 (3G / HSDPA / HSUPA); GSM 900/1800 (2G / EDGE / GPRS)
Скорость приема/передачи данных	До 7.2 Мбит/с
Формат сим карты	Nano SIM (сим-карта размещается в держателе под верхней крышкой контроллера)
Тип антенного разъёма	SMA Plug
	Конструктивные параметры
Габариты (без учета антенны)	71х97х58 мм
Вес (без учета антенны)	Не более 0,4 кг
Степень защиты по ГОСТ 14254-2015	IP20
Тип крепления	Крепление на DIN-рейку
Температура эксплуатации	-20…+50°C
Относительная влажность	Не более 80 % (при +25 °С и более низких температурах без конденсации влаги);
Атмосферное давление	От 84 до 106,7 кПа;
Средний срок службы	10 лет
Средняя наработка на отказ	80 000 ч
